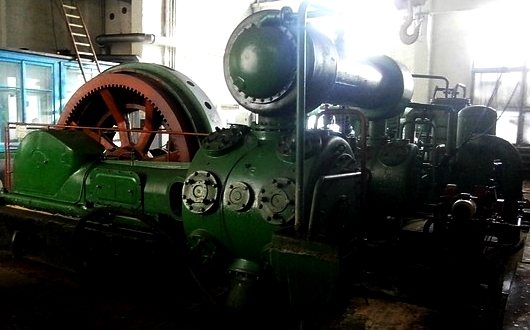

Компрессор ВП-50/8

Компрессор ВП-50-8 Астана

Номер чертежа:	ВП-50/8 УХЛ4

Параметры:	поршневой,угловой
Компримирование(сжатие) газа:	воздух
Масса,кг:	12700
Рабочее давление,МПа(кгс/см2):	0,8 (8,0)
Производительность,м3/мин:	50
Конструктивное исполнение:	стационарный
Классификация:	воздушный
Исполнение:	со смазкой цилиндров
Климатическое исполнение:	УХЛ4

компрессор ВП-50/8 УХЛ4

компрессор воздушный ВП-50/8

поршневой компрессор ВП-50/8 УХЛ4

воздушный поршневой компрессор ВП-50/8

компрессорная установка ВП-50/8 УХЛ4

стационарный, поршневой, крейцкопфный

угловой: прямоугольное расположение цилиндров

двухступенчатый

охлаждение: водяное

со смазкой цилиндров и сальников

сжимаемый газ: атмосферный воздух

производительность, м³/мин: 50

рабочее давление, кгс/см²: 8

мощность на валу компрессора, не более, кВт: 300

синхронный электродвигатель: ДСК-173/16-16А УХЛ4

напряжение, В: 3000

мощность, кВт: 315

частота вращения вала электродвигателя, об/мин: 500

габаритные размеры компрессорной установки, мм: 3850х2440х3395

масса компрессорной установки, кг: 12700

климатическое исполнение по ГОСТ 15150-69: УХЛ4

снят с производства; выпуск прекращён

проведение ремонта любой сложности

модернизация компрессора ВП-50/8 УХЛ4 до технических параметров

компрессора ВП-50/8М УХЛ4

модернизированная модель:

компрессор воздушный поршневой ВП-50/8М УХЛ4

запасные части к воздушным, газовым, стационарным, поршневым компрессорам на базе 7П:

запасные части к компрессорам ВП-50/8 УХЛ4

Компрессор ВП-50/8 Астана Запасные части

Запасные части к компрессору ВП-50/8

Станина	01-01В
Фонарь IIст.	01-04А
Вал коленчатый в сборе	02А-00
Вал коленчатый	02А-01
Противовес	02-03
Болт противовеса	02-04
Шпонка	02-05
Кольцо проставочное	2-1-10Д
Прокладка	2-1-11Д
Кольцо уплотнительное	03-04
Сальник(спец.чертёж)	СБ.8Д-М
Пружина браслетная	08-07
Прокладка	08-13
Втулка опорная	Сб.8Д-1
Предсальник	СБ.9Д
Корпус	9Б-1А-1-1
Шестерня ведомая	9Б-2-5
Втулка	9Б-2-1-1
Шатун	10-00
Вкладыш	10-02
Втулка	10-03
Крейцкопф	11-00
Башмак	11-02
Палец	11-03
Гайка	11-06
Прокладка	11-09
Цилиндр I ступ.	12а-01
Гильза	12б-02
Крышка цилиндра I ст. нижняя	12-03
Крышка цилиндра I ст. верхняя	12-04
Пружина (клапана)	13д-07
Цилиндр II ступ.	15а-01
Гильза	15б-02
Крышка цилиндра II ст. задняя	15-03
Крышка цилиндра II ст. передняя	15-04
Поршень I ст. в сборе	18-00
Поршень I ст.	18-01
Шток I ст.	18-02
Гайка штока	18-05
Поршень II ст. в сборе	19-00
Поршень II ст.	19-01
Шток II ст.	19-02
Прокладка	ВП50 03-05
Отражатель в сборе	ВП50 03-01-00
Отражатель	ВП50 03-01-01
Кольцо	ВП50 03-01-02
Вал привода с фланцем	ВП50 07/I 00
Втулка привода	ВП50 07-22Л
Втулка	ВП50 07-52Л
